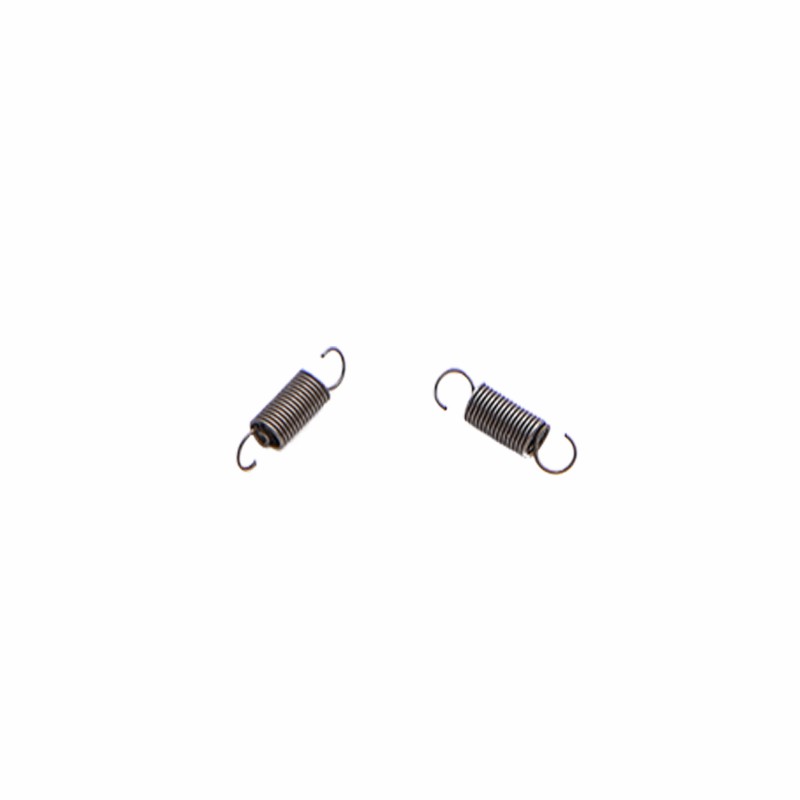

微型拉伸弹簧（线径0.06mm）的精密成型技术研究

本文针对线径0.06mm微型拉伸弹簧的精密成型技术展开深入研究。通过分析超细弹簧丝的加工特性，探讨了微弹簧成型的核心工艺难点，包括材料选择、绕制工艺、热处理方法和质量控制等关键技术环节。研究表明，采用多级退火工艺、精密张力控制系统和微视觉辅助成型技术可有效解决微弹簧成型中的材料断裂、尺寸偏差和形状失真等问题。实验证明，优化后的工艺方案能够稳定生产符合0.01mm级精度要求的微型拉伸弹簧，为微机电系统（MEMS）和精密医疗器械等领域提供了关键零部件技术支持。

引言

随着微机电系统（MEMS）和精密医疗器械的快速发展，对微型弹性元件的需求日益增长。线径0.06mm级别的微型拉伸弹簧作为精密传动、微力控制和精密定位的核心部件，其性能直接影响整个微系统的可靠性和精度。与传统弹簧相比，微型弹簧的制造面临三大技术挑战：材料在超细状态下的力学性能变化、微尺度下的成型工艺控制难题以及亚毫米级精度的检测困难。

当前，国际上微型弹簧制造技术主要由日本和德国企业垄断，国内相关研究尚处于起步阶段。突破微型弹簧精密成型技术，不仅具有重要的学术价值，更能推动我国精密制造产业的升级发展。本文基于实际工程经验，系统总结了0.06mm线径微型拉伸弹簧的制造工艺要点，为相关领域的研究者和工程师提供技术参考。

微型弹簧的材料特性与选择

1.1 超细弹簧丝的材料要求

线径0.06mm的弹簧丝已接近常规金属拉伸工艺的极限尺寸，材料选择必须兼顾高强度与良好延展性。高碳不锈钢（如SUS304）因其优异的综合性能成为首选材料，其冷作硬化特性有利于保持微弹簧的形状记忆能力。特殊应用场景下也可考虑钴基合金或镍钛形状记忆合金，但这些材料对成型工艺提出了更高要求。

超细弹簧丝的表面质量尤为关键，即使微米级的表面缺陷也可能导致成型过程中断裂。因此，原材料需经过多道次精密拉拔和电解抛光处理，确保表面粗糙度控制在Ra0.1μm以内。同时，材料内部的金相组织必须均匀致密，避免存在夹杂物或晶界缺陷。

1.2 材料预处理工艺

超细弹簧丝在成型前需进行特殊的退火处理以消除残余应力。与传统弹簧不同，微型弹簧的退火必须采用多段温控工艺：先在400-450℃进行预退火改善延展性，再在300-350℃进行稳定化处理。退火过程中需严格控制保护气氛，防止材料表面氧化导致的性能劣化。

经过预处理的材料还需进行严格的性能测试，包括微拉伸试验和扭转试验，确认其断裂延伸率不低于2%，扭转次数达到15次以上不裂。只有满足这些条件的材料才能进入后续成型工序。

精密绕制工艺技术

2.1 微弹簧绕制设备

微型弹簧的绕制需要专用精密设备，其核心是具备纳米级定位精度的主轴系统和μN级张力控制装置。主轴径向跳动必须控制在1μm以内，绕制速度通常设定在1000-3000rpm范围内，过高速度会导致材料发热变形，过低则影响生产效率。

张力控制系统是保证成型质量的关键，采用磁滞制动与激光测力反馈相结合的复合控制策略，将绕制张力稳定在0.05-0.1N之间。同时，设备需配备高倍率光学监控系统，实时观察绕制过程中的材料状态。

2.2 绕制成型工艺参数

芯轴材料选择硬质合金或人造金刚石，表面抛光至镜面级别以减少摩擦阻力。芯轴直径与弹簧内径的比值需精确计算，考虑材料的回弹特性，通常需要放大5-8%作为工艺补偿。绕制角度控制在5-10°之间，采用渐进式导程设计避免应力突变。

绕制过程中需保持恒温恒湿环境，温度波动不超过±1℃，湿度控制在45±5%RH。同时采用静电消除装置，避免细丝因静电吸附导致的成型偏差。每完成50件产品需对芯轴进行清洁保养，去除表面积累的微屑。

热处理与后处理技术

3.1 微弹簧定型热处理

成型后的微型弹簧需立即进行定型热处理，采用分段升温工艺：先以10℃/min速率升至280℃保温10分钟，再以5℃/min升至350℃保温30分钟，最后随炉冷却至150℃以下取出。热处理过程在真空或高纯氩气保护下进行，防止材料氧化。

特殊要求的弹簧可进行深冷处理，将产品浸入液氮中保持2小时，然后缓慢回温至室温。这一工艺可显著提高材料的尺寸稳定性和疲劳寿命，但成本相应增加。

3.2 表面处理与清洁

微型弹簧的表面处理主要采用气相沉积技术，根据应用需求可镀覆金、铂或类金刚石碳等薄膜，镀层厚度控制在0.1-0.5μm。镀覆前需进行等离子清洗，去除表面有机污染物。

清洁工序在百级洁净室中进行，使用超纯水和特殊配方的清洗剂，配合超声波辅助清洗。清洗后的产品需经过多级脱水干燥，最后进行真空包装保存。

质量检测与控制

4.1 尺寸精度检测

微型弹簧的几何尺寸检测采用光学轮廓仪与激光测微仪相结合的方法。弹簧外径、线径和螺距等参数通过500倍光学放大系统测量，精度达到0.1μm级。自由长度和变形特性则采用微力测试系统，配合高精度位移传感器进行检测。

每批次产品抽样率不低于20%，关键尺寸实行100%全检。检测数据实时录入SPC系统，进行过程能力分析，确保CpK值持续保持在1.33以上。

4.2 性能测试与可靠性评估

弹簧性能测试包括初张力测试、弹性极限测试和疲劳寿命测试。采用微力传感器和纳米位移平台组成的测试系统，可精确测量0.001N级别的力值变化。疲劳测试在专用微振动台上进行，记录弹簧在10^6次循环后的性能衰减情况。

可靠性评估还包括环境试验，如高温高湿存储、温度循环和振动测试等，模拟实际使用环境下的性能变化。只有通过全部测试的产品才能交付客户使用。

结论

通过对线径0.06mm微型拉伸弹簧精密成型技术的系统研究，得出以下结论：

材料预处理工艺是微型弹簧制造的基础，多级退火和严格筛选可确保原材料的成型性能；

μN级张力控制和纳米级定位精度是绕制成型的核心技术，设备性能直接影响产品合格率；

定制化的热处理方案和表面处理技术能够显著提升微型弹簧的可靠性和使用寿命；

基于光学和微力测试的综合检测体系是保证产品质量的必要手段。

本研究建立的微型弹簧精密成型技术方案已成功应用于多个微机电系统项目，产品性能达到国际先进水平。未来研究将聚焦于智能化成型工艺开发和新型微弹簧材料应用，进一步推动微型弹性元件技术的发展。
